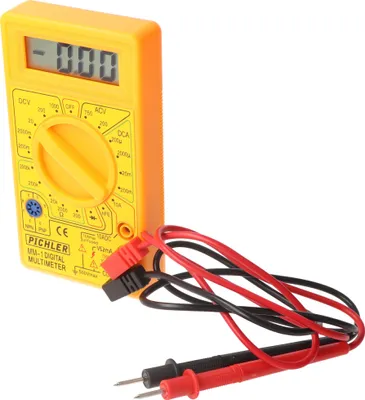

Digitale multimeter

Het universele meetinstrument 81783 met handmatige bereikselectie voor elke meting maakt basis- en geavanceerde elektrische metingen mogelijk. Extra bescherming tegen mechanische schade wordt geboden door een rubberen hoes die de behuizing van het instrument omhult.

Basis metingen:

Wisselspanning: 0-600 V

Gelijkspanning: 0-600 V

Wisselstroom: 0-10 A

Gelijkstroom: 0-10 A

Weerstand: 0-200 MΩ

Diode test: IF = 1 mA, UR = 2,8 V

Continuïteitstest: 0-30 Ω

Aanvullende metingen:

Condensatormeting: 0-20 Ω

Transistor hFe test: 0-1000, geïntegreerde testpunten

Voorbeeld van het bepalen van de nauwkeurigheid van een wisselspanningsmeting.

• De meetnauwkeurigheid van het meetinstrument 81783 voor dit bereik is: ±(1,2 % + 5), resolutie van 1 V
• Formule voor het berekenen van de meetfout: (Meetwaarde x 1,2 %) + 5 x resolutie
• Berekening: (235 x 1,2 %) + 5 x 1 = 2,82 + 5 = 7,82 V

Resultaat met meetfout voor de weergave van 235 V: 235 ± 7,82 V

• Resultaat met meetfout voor de weergave van gelijkspanning: 12 V: 12 ± 0,08
• Resultaat met meetfout voor wisselstroom: 8 A = 8 ± 0,26 A*

Een tabel met de resolutie en nauwkeurigheid voor een specifieke meting is te vinden in de handleiding.

*De multimeter 81783 beschikt niet over een echte RMS-meetfunctie; Daarom komt het bovenstaande resultaat alleen overeen met de werkelijke effectieve (RMS)-waarde van de wisselspanning met een correcte sinusvorm.

Ingebouwde functies:

Aanvullende informatie:

Let op!

Bij het meten van onbekende waarden met een multimeter met handmatige bereikselectie, moeten de metingen achter elkaar worden uitgevoerd, beginnend met het breedste bereik en eindigend met het bereik dat de meest nauwkeurige meting biedt. Anders riskeert u het beschadigen van het apparaat.

Technische specificaties:

• Benodigde batterij: 9V blokbatterij
• Zekering [A]: 10
• Spanning [V]: 0-600
• Display: Met digitaal display
• Bedrijfstemperatuur tot [°C]: 40
• Weerstand tot [MOhm]: 200
• Stroomsterkte tot [A]: 10
