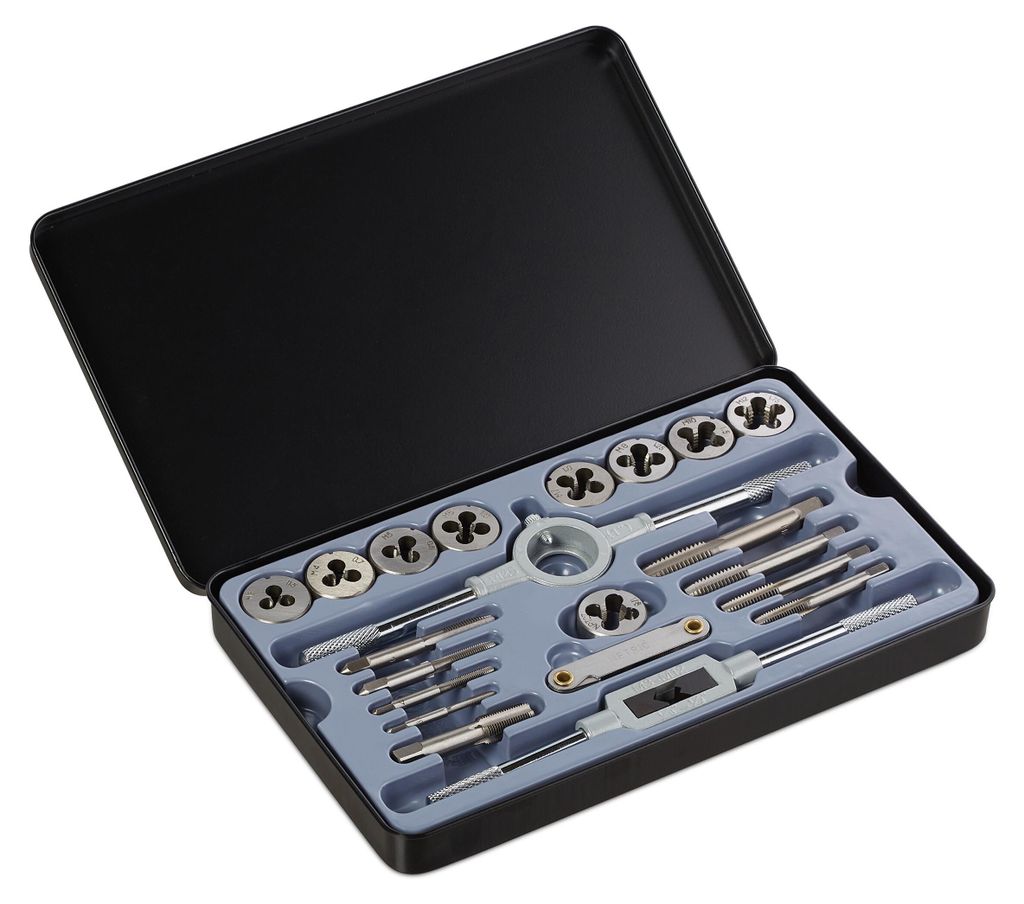

Relaxdays Draadkoper M3 - M12, 9 snijkoppen & boorkoppen, windeisen, draadmaat, snijkoppenhouder, zilver

Garnituren voor het maken van schroefdraad, gedetailleerd

• Koffer (hoogte x breedte x diepte): ca. 2,5 x 25 x 15,5 cm
• Draadklem (hoogte x breedte x diepte): ca. 1 x 20 x 2 cm
• Houder voor snijkoppen (hoogte x breedte x diepte): ca. 1,5 x 21,5 x 4 cm
• Snijkoppen (diameter x dikte): ca. 1 x 2,5 cm
• Koolstofstaal met zinklegering

Inbegrepen maten

• Snijkoppen: M3 x 0.5, M4 x 0.7, M5 x 0.8, M6 x 1.0, M7 x 1.0, M8 x 1.25, M10 x 1.5, M12 x 1.75, 1/8 NPT27
• Draadgaten: M3, M4, M5, M6, M7, M8, M10, M12, 1/8 NPT27
• Draadmeting: 0,5, 0,6, 0,7, 0,75, 0,8, 0,9, 1,0, 1,25, 1,5, 1,75, 27, 28

Instructies voor binnendraad

• Boor een gat van de juiste grootte (zie gatmaten)
• Plaats de draadgat in de draadklem en smeer met snijolie
• Draai de draadgat onder lichte druk recht naar binnen
• Draai na een halve omwenteling terug om spanen te verwijderen

Instructies voor buitendraad

• Meet de diameter van de bout om de draadgrootte te bepalen
• Vijl de bout af in een conische vorm
• Plaats de snijkop in de houder en draai de schroef vast
• Plaats recht op de bout en smeer met snijolie
• Draai met lichte druk op de bout
• Draai af en toe terug om spanen te verwijderen
• Draai totdat de gewenste draadlengte is bereikt

Nominale maat - Stap - Gat - Bout in mm

• M3 - 0,5 - 2,5 - 2,9
• M4 - 0,7 - 3,3 - 3,9
• M5 - 0,8 - 4,2 - 4,9
• M6 - 1,0 - 5 - 5,9
• M7 - 1,0 - 6 - 6,9
• M8 - 1,25 - 6,8 - 7,9
• M10 - 1,5 - 8,5 - 10
• M12 - 1,75 - 10,2 - 11,8

Gatmaten voor NPT

• Draadmaat: 1/8" - 27 NPT
• Stap: 27 stappen per inch
• Stap: 0,941 mm
• Diameter buiten: 10,242 mm
• Gat: 8,25 mm

Inhoud levering

• 9x snijkoppen
• 9x draadgaten
• 1x draadklem
• 1x draadmeting
• 1x houder voor snijkoppen
• 1x koffer
• Decoratie niet inbegrepen
