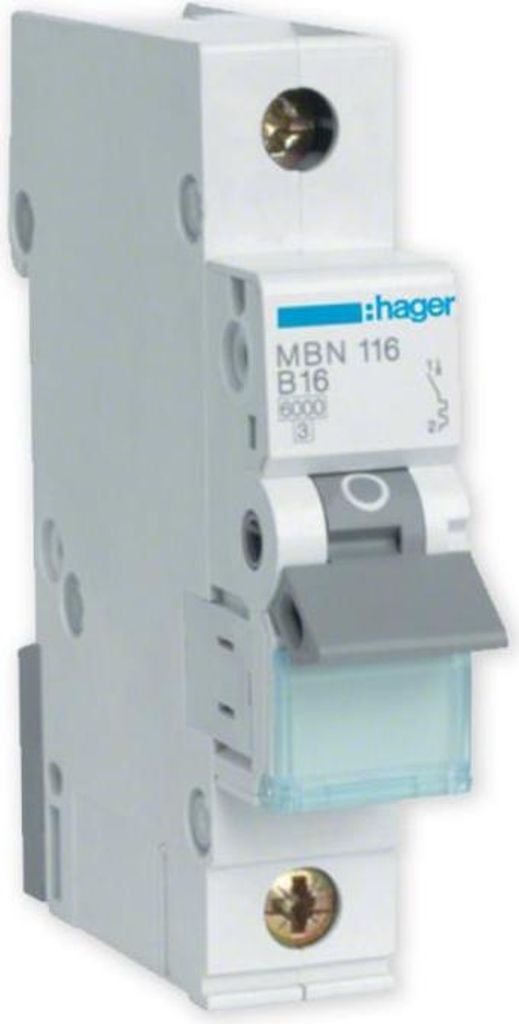

6ka 1-polige overstroombeveiligingsschakelaar B 16a

Kenmerken: B
CN-code: 85362010
Lengte: 90
EAN: 3250614312762
Fabrikantcode: MBN116E
Geïntegreerde N-pool: Nee
Aantal polen: 1
Mogelijkheid tot extra accessoires: Nee
Nominale spanning [V]: 230
PKWiU-code: 27.12.22.0
Nominale stroomsterkte [A]: 16
Serie: Stroomonderbrekers
Breedte: 75
Breedte (aantal modules): 1
Gewicht: 0,1000
Hoogte: 19
Nominale kortsluitinschakelcapaciteit volgens EN 60898 [kA]: 6

technische gegevens:aantal beschermde polen: 1aantal polen: 1 polconfiguratie: 1 puitschakelkarakteristiek: bfunctiesmet ontkoppelbare n-pool: geenelektrische kenmerkennominaal kortsluituitschakelvermogen icn: 6 karated schakelspanning ue (ac): 230 / 400 vstype voedingsspanning: acfrequentie: 50/60 hzspanningnominale isolatiespanning ui: 500 vrated impulshoudspanning uimp: 4000 vstroomnominale stroom in: 16 anominaal bedrijfskortsluituitschakelvermogen ics:6 kamin./max. Ac-stroomwaarde voor vertraagde bescherming: 1,13 / 1,45 inmin./max. AC-stroomwaarde voor onmiddellijke bescherming: 3 / 5 innominaal uitschakelvermogen kortsluituitschakelvermogen icn onder 230v ac volgens iec 60898-1: 6 karated ultieme kortsluituitschakelvermogen icu voor etim (pn-en 60947-2): 6 kacurrent / temperatuur nominale stroom bij temperatuur -25°c: 22,2 anominale stroom bij temperatuur -20°c: 21,69 anominale stroom bij temperatuur -15°c: 21,19 anominale stroom bij temperatuur -10°c: 20,89 anominale stroom bij temperatuur -5°c: 20,17 anominale stroom bij temperatuur 0°c: 19,66 anominale stroom bij temperatuur 5°c: 19,16 anominale stroom bij temperatuur 10°c: 18,65 anominale stroom bij 15°c: 18,14 anominale stroom bij 20°c: 17,63 anominale stroom bij 25°c: 17,13 anominale stroom bij 30°c: 16 anominale stroom bij 35°c: 16,11 anominale stroom bij 40°c: 15,6 anominale stroom bij 45°c: 15,1 anominale stroom bij 50°c: 15 anominale stroom bij 55°c: 14,08 anominaal stroom bij 60°c: 13,57 anominale stroom bij 65°c: 13,07 anominale stroom bij 70°c: 12,56 astroomcorrectiefactor nominale stroomcorrectiefactor voor 2 apparaten naast elkaar geïnstalleerd: 1nominale stroomcorrectiefactor voor 3 apparaten naast elkaar geïnstalleerd: 0,95nominale stroomcorrectiefactor voor 4 of 5 apparaten naast elkaar geïnstalleerd: 0,9nominale stroomcorrectiefactor voor 6 apparaten naast elkaar geïnstalleerd: 0,85 Correctiefactor van de onmiddellijke vrijgave bij een frequentie van 100 Hz: 1,1 Correctiefactor van de onmiddellijke vrijgave bij een frequentie van 200 Hz: 1,2 Correctiefactor van de onmiddellijke vrijgave bij een frequentie van 400 Hz: 1,5 Correctiefactor van de onmiddellijke vrijgave bij een frequentie van 60 Hz: 1 Frequentiefrequentie (bereik tot etim): 50 tot 60 hzvermogentotaal vermogensverlies voor nominale stroom: 2,44 wvermogensverlies per pool voor nominale stroom: 2,44 wenduranceelektrisch uithoudingsvermogen (aantal cycli): 4000mechanisch uithoudingsvermogen (aantal cycli): 20000afmetingenproductdiepte: 70 mmproducthoogte: 83 mmproductbreedte: 17,5 mminstallatie/montageaandraaimoment: 2,8 nmmontagepositie product 360°: jaaansluitingdoorsnede flexibele draad (gevlochten) in de klem: 1 / 25 mm2doorsnede stijve draad (draad) in de klem: 1 / 35 mm2capaciteit in-/uitgangsklem voor stijve draad (draad): 1 / 35 mm2capaciteit in-/uitgangsklem voor flexibele draad (gevlochten): 1 / 25 mm2type aansluiting: met schroefstandaardstandaard: en 60898-1european weee richtlijn:van toepassingveiligheidsgraad:ip20gebruiksvoorwaardenbedrijfstemperatuur:-25…70 °cvervuilingsgraad volgens iec 60664 / iec 60947-2.:2energiebegrenzingsklasse i2t.:3opslag-/transporttemperatuur:-25…80 °cmcb stroomonderbreker icn=6000a 1p b 16a**illustratieve foto
