12V DIY puntlasser – Draagbare lasapparaat voor lithiumbatterijen 26650/32650 en PCB-energieopslag

Functies:

Aan de achterkant van het aandrijfgedeelte bevindt zich een venster waarin u zelf koper of tin kunt plaatsen.

De externe aansluitpunten voor de LED's en de geïntegreerde knoppen vergemakkelijken de verbinding tussen de LED's en knoppen op de printplaat en andere componenten.

Het bovenste en onderste MOS-ontwerp is vetgedrukt en verzild om de interne weerstand te verminderen en de stroomsterkte te verhogen.

Het gebruik van 25V-condensatoren met een lage interne weerstand en hoogfrequente condensatoren zorgt voor een hogere stabiliteit van de stroomvoorziening.

Schakelfunctie: Houd de schakelaar 1,5 seconden ingedrukt (groen licht knippert, elke 3 seconden wordt een puntlasimpuls met laag vermogen afgegeven); houd de schakelaar 1,5 seconden ingedrukt (blauw licht knippert, elke 3 seconden wordt een puntlasimpuls met gemiddeld vermogen afgegeven); houd de schakelaar 1,5 seconden ingedrukt (rood licht knippert, elke 3 seconden wordt een puntlasimpuls met hoog vermogen afgegeven); houd de schakelaar 1,5 seconden ingedrukt om het apparaat uit te schakelen.

Dit automatische puntlasser met trigger kan nikkelcoatings (0,1–0,15 mm) van 12V-lithiumbatterijen en nikkel-chroombatterijen lassen met een lasstroom van 90–150 A.

De volgende batterijpacks kunnen als stroombron worden gebruikt: Batterijpacks voor het starten van voertuigen kunnen in principe de stroombehoefte van dit circuit leveren, zoals 12V-startstroomvoorzieningen voor auto's, 3S-batterijpacks met hoge capaciteit voor modelvliegtuigen, 3-reeks batterijpacks met hoge capaciteit, 12V-20A loodaccu's met goede prestaties, enz.

Specificaties:

Materiaal: PCB

Kleur: Zwart

Systeemspanning: 12 V–14,6 V

Bedrijfstroom: 90 A–150 A

Aanbevolen batterijen (NIET inbegrepen):

20–45 Ah loodaccu met goede prestaties en lage interne weerstand

3,5–5,5 Ah 45C 3S-lithiumbatterijpack voor modelvliegtuigen

Lithiumbatterijpack met een capaciteit van 30–35 Ah

Geschikt voor lithiumbatterijen / 26650 / 32650 lithiumbatterijen

Verpakkingsgrootte: Ca. 190 x 110 x 30 mm

Verpakkingsgewicht: ca. 200 g

Opmerking:

Puntlassen vereist lokale, snelle verwarming en afkoeling met een hoge stroom, wat een voldoende stroomvoorziening vereist. De lasstroom voor verniklede platen met een dikte van 0,1 mm tot 0,15 mm bedraagt doorgaans ongeveer 90–150 A. De stroomvoorziening van de printplaat moet daarom minimaal 150 A bedragen.

Inhoud van de verpakking:

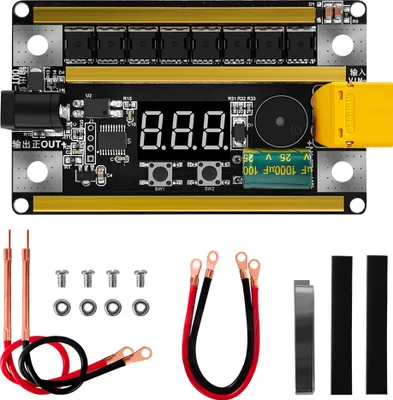

1 x Hoofdprintplaat

2 x Ingangskabels

2 x Uitgangskabels met lasstift

1 x Set lascomponenten (tinbanden, nikkelplaten, koperen inzetstukken, schroeven, krimpkousen)
