Testprintplaat voor operationele versterkers, OP-AMP-testmodule voor enkelvoudige, dubbele en vierledige DC12V-T2-testers
€ 22,99
Gratis bezorging
Bij jou thuis
Onze bestedeals
Versterkeraccessoires & veel meer
Alle prijzen incl. btw.
Informatie over de productveiligheid:
Vergelijkbare producten
Moduul ADC: 16-bits ontwikkelbord met I2C-interface voor analoge-naar-digitale conversie
€ 13,99
Gratis bezorging
Verkoper: Ladenza
100A Zekeringhouderblok, elektrische beveiliging voor auto-audio, stroomversterker, geschikt voor 0/4 AWG draad
€ 22,99
Gratis bezorging
Verkoper: Ladenza
ANL-zekeringhouder met dubbele aansluiting - Osculati 14.100.39
€ 63,27
Verkoper: SmartSailSaver
ANL-zekeringhouder (of) 1 x 35 - 50 mm²
€ 26,98
Gratis bezorging
Verkoper: UNIVERS-CLUB
ISO-antenneconnector
€ 11,49
Gratis bezorging
Verkoper: KOKA
Ampire EPK10: Kabelset, aansluitkit
€ 39,00
Verkoper: AUDIOMATIV
Waterdichte zekeringhouders, maximaal 20 Ampère. 10 stuks per doos
€ 25,98
Verkoper: SmartSailSaver
Gossen Metrawatt SC30 stroomtransformator. Primairstroom: 200 A, secundairstroom: 1 A (U118F)
€ 325,00
Gratis bezorging
Verkoper: mbosmart

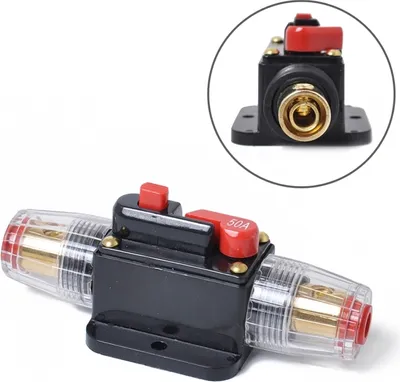

DC 12-24V Zekeringhouder voor auto, stereo en audio, met een zekering van 50A
€ 33,88
Gratis bezorging
Verkoper: HighDiscount
Zekeringhouder voor auto, 4-voudig, 12V/24V, met 4 zekeringen
€ 45,95
Verkoper: KLKCommerce
FB-6 LED-beveiligingsdoos met negatieve rail
€ 27,50
Verkoper: Drogisterijplus-nl
5 paar zwarte 2SA1943 2SC5200 hoogwaardige audio-transistors
5,0Gemiddelde beoordeling: 5,0 van 5(1)Aantal beoordelingen: 1€ 16,99
Gratis bezorging
Verkoper: Ladenza
ACV Eindversterker kabelset voor stroom/luidspreker.
€ 53,98
Gratis bezorging
Verkoper: UNIVERS-CLUB
Vijfstanden beveiligingsschakelaar voor eenfasige en meerfasige beveiligingsschakelaars - Aansluit- en vergrendelingsaccessoires voor elektrische schakelpanelen
€ 42,95
Verkoper: KLKCommerce
Vijfpolige veiligheidschakelaar met smeltzekeringhouder voor auto-audio
€ 44,95
Verkoper: KLKCommerce
AudioDesign VX200C-3
€ 14,48
Verkoper: Music_Center
Kabelset met cinch-connectoren, 2,5 meter
€ 12,90
Gratis bezorging
Verkoper: KOKA
Stereoversterker - Complete set - 2-kanaals versterker
€ 49,95
Verkoper: KLKCommerce
Aansluitklem voor geluidsborden, 4-polig, 6 mm²
€ 14,90
Gratis bezorging
Verkoper: KOKA
Aansluitklemmen (RV2-6, ringklem)
€ 18,99
Gratis bezorging
Verkoper: HAPPY_GIFTERS
Meer over het product
Productbeschrijving & productgegevens
Kenmerken:
- TESTOBJECT: Dit is een op-amp tester die gebruikt kan worden om veelvoorkomende chips voor enkele op-amps (mono), dubbele op-amps en quad op-amps te testen. De printplaat kan bepalen of de IC geschikt is voor versterking, en de conversiesnelheid van de chip kan ruwweg worden beoordeeld. U kunt chips met een lage snelheid identificeren die zich voordoen als chips met een hoge snelheid.
- UITGANGSMODUS: Voor snelle op-amps kan de uitgang normaal functioneren wanneer er een hoogfrequent en laagfrequent vierkantsignaal wordt ingevoerd, waarbij de bijbehorende rode LED en groene LED synchroon oplichten en constant branden (200 kHz) of helder oplichten (10 Hz).
- UITGANGSAANWIJZING: Voor langzame op-amps kan de uitgangsspanning geen correcte golfvorm produceren wanneer er een vierkantsignaal wordt ingevoerd. De bijbehorende rode LED licht niet normaal op, slechts één of twee LEDs zijn niet verlicht. Alleen wanneer een laagfrequent signaal wordt ingevoerd, kan de uitgang normaal functioneren, en de bijbehorende rode LED aan de uitgang kan synchroon knipperen met de groene LED.
- TESTSTROOM: Er is een testterminal op de printplaat aanwezig om de statische stroom van de op-amp te testen bij een voedingsspanning van plus of min 5V. Door de grootte van de statische stroom kunt u ook enkele kenmerken van de operationele versterker begrijpen en het model onderscheiden.
- STABIELE PRINTPLAAT: De operationele versterker testprintplaat is gemaakt van stabiel PCB-materiaal, heeft uitstekende onderhoudbaarheid en uitwisselbaarheid, en kan met vertrouwen worden gebruikt.
Specificaties:
Artikeltype: Operationele Versterker Testprintplaat
Afmetingen: Ongeveer 9,5 x 5,8 cm / 3,74 x 2,28 inch
Voeding: Spanning: DC 12V, Stroom: 100mA
Toepassing:
Voor enkele op-amp modellen: LM741, LF356, NE5534, TL071, TL081, 0P07 en andere standaard enkele op-amp behuizingen
Voor dubbele op-amp modellen: LM358, NE5532, TL072, TL082, MC1458, RC4558, 0P275, AD827 en andere standaard dubbele op-amp behuizingen
Voor quad op-amp modellen: LM324, TL074, TL084, LF347, AD713
Inhoud van de verpakking:
1 x Testprintplaat
Opmerking:
Testinstructies:- Test slechts één chip tegelijk. Gebruik een van de drie testadapters.
- Voor het testen van de statische stroom, gebruik de DC-spanningsmeter van de digitale multimeter. Meet de spanning over een weerstand van 10 ohm: I = V/10 (mA). Bijvoorbeeld, V = 15 mV, statische stroom I = 1,5 mA. (Druk op dit moment niet op de rode schakelaar aan de rechterkant van het schema).
- De testuitgang kan worden aangesloten op een oscilloscoop of frequentieteller. Stel de potentiometer in om de testfrequentie te wijzigen.
- Fabrikant
- Cocosity
- Lengte
- 9.5 cm
- Gewicht
- 0.036 kg
- EAN
- 7738052469485
- Fabrikant
- Cocosity
- Lengte
- 9.5 cm
- Gewicht
- 0.036 kg
- EAN
- 7738052469485
