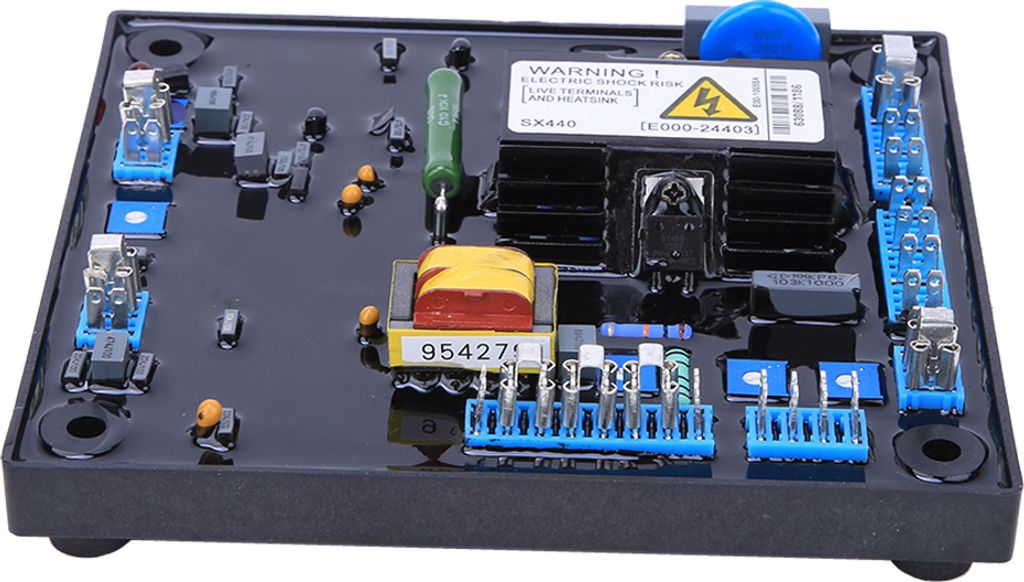

SX440 AVR: Automatische spanningsregelaar, reserveonderdeel voor borstelloze generatoren

Kenmerken:

• De SX440 is een halfgeleiderregelaar met fasebesturing en vormt een onderdeel van het excitatie systeem voor een borstelloze generator.
• Naast het regelen van de generatorspanning, omvat de AVR-schakeling beveiliging tegen te lage toerentallen en verlies van detectie, om een veilige en betrouwbare controle van de generator te garanderen.
• De printplaat maakt gebruik van oppervlaktemontagetechnologie (SMT) voor een hoge integratie in een compacte AVR.
• Een stabiele opbouw van de spanning vanaf het basisniveau wordt gegarandeerd door het gebruik van hoogwaardige halfgeleiders in de stroomschakeling van de AVR.
• De regelschakelingen en spanningsdetectieschakelingen hebben aparte aansluitingen, waardoor de excitatiestroom direct kan worden afgenomen van de statorwikkeling voor bepaalde toepassingen, of van een hulpwikkeling als een constante kortsluitvastheid essentieel is.

Specificaties:

Model: SX440

Detectie en ingangsspanning: 190-264VAC, enkelvoudige fase, twee lijnen

Magnetisch veld output: Maximaal 100VDC bij een ingangsspanning van 207VAC

Continue stroom: 8A

Niet-continue stroom: 10A gedurende 10 seconden

Nauwkeurigheid spanningsregeling: ±1% RMS (variatie in motortoerental is binnen 4%)

Systeemvereisten: Borstelloze generator tot 500KW

Gewicht verpakking: 574g (ongeveer)

Inhoud verpakking:

1 * Automatische spanningsregelaar
