Aandrijfsysteem voor schuifpoorten, geschikt voor een gewicht tot 1000 kg, met Wi-Fi, 4 afstandsbedieningen en 5 LED-strips

DP1000WiFi Schuifpoortmotor

Belangrijkste kenmerken:

• Automatisch sluiten - Mogelijkheid om het automatisch sluiten van de poort te activeren na een vooraf ingestelde tijd na het openen.
• Doorgangfunctie - Door de gedeeltelijke opening van de schuifpoort kan deze gebruikt worden als voetgangers- of fietspoort.
• Traploze koppelinstelling - Maakt een precieze instelling van de kracht mogelijk. Met welke snelheid moet de schuifpoortmotor draaien?
• Hoge efficiëntie - Dankzij een overbrengingsverhouding die is afgestemd op het motorvermogen, is de efficiëntie van de schuifpoortmotor aanzienlijk geoptimaliseerd.
• Zachte start en stop - Verminderde geluidsproductie en langere levensduur van de bewegende delen voor een verbeterde werking.
• Botsingsbescherming - Traploos instelbare gevoeligheid van het klembeveiligingssysteem (overbelastingsbeveiliging).
• Instelling van de bewegingsrichting - Door de mogelijkheid om de openings- en sluitrichting van de schuifpoort in te stellen, kan de poortmotor op twee manieren worden geïnstalleerd.
• Eenvoudige programmering van de afstandsbediening - Afstandsbedieningen kunnen eenvoudig worden aangesloten op de schuifpoortmotoren.

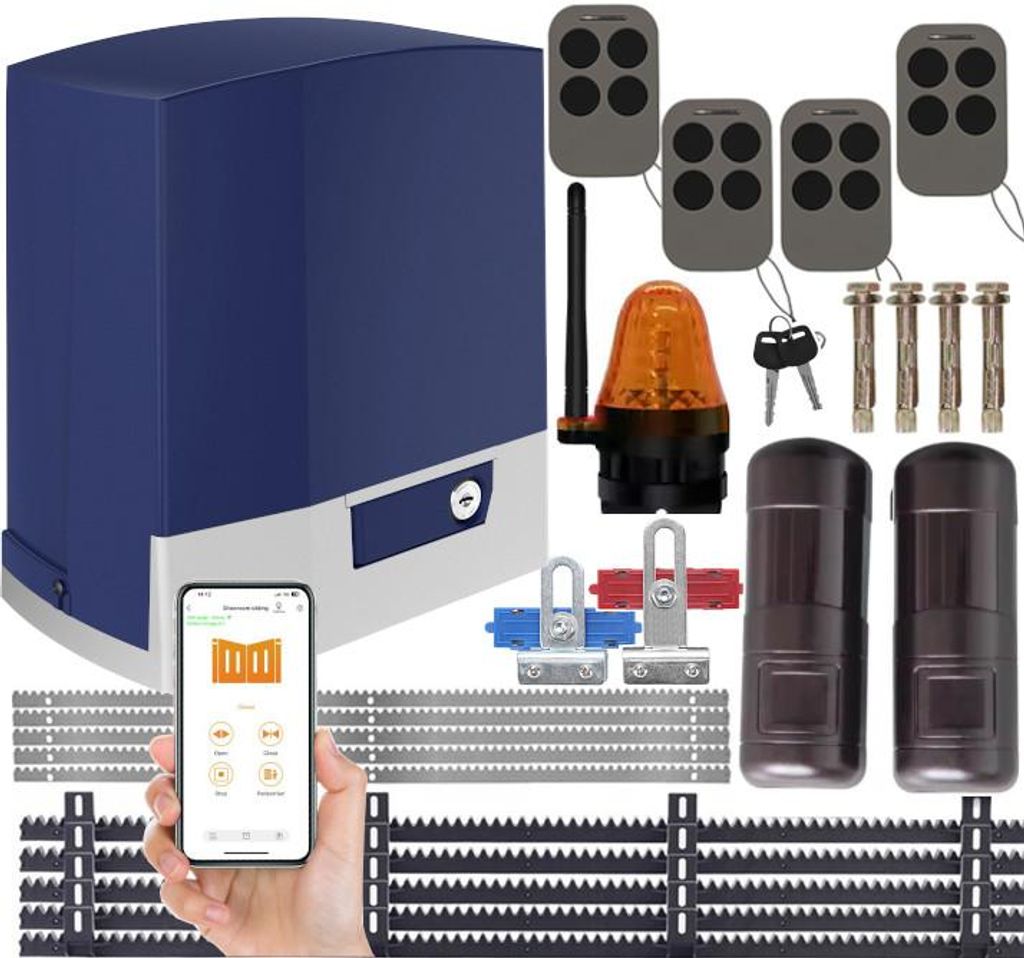

De set bevat:

• DP1000WiFi-bedieningspaneel met geïntegreerde besturingseenheid en geïntegreerd Wi-Fi op de hoofdprintplaat
• 4 x 4-kanaals afstandsbedieningen
• 2 x sleutels voor het handmatig openen van de poort bij stroomuitval. Signaallamp met antenne om het bereik van de afstandsbedieningen te vergroten.
• Set bestaande uit 180° draaibare lichtschermen
• 5x tandheugel (in totaal 5 meter)
• Set bestaande uit Magnetische eindschakelaars voor de tandheugel
• Montagevoet en pluggen
• Montagemateriaal (schroeven, moeren)
• Installatie- en programmeerhandleiding om te downloaden in het Pools

Poortautomatisering – Comfort en gemak

Met een op afstand bedienbare poortopener kunt u uw poort openen met een druk op de knop op de afstandsbediening.

In elk seizoen, dag of nacht, bij elk weer, of het nu regent of sneeuwt: dankzij de geïnstalleerde op afstand bedienbare poortopener komt u veilig op uw terrein, zonder uit uw auto te hoeven stappen. De DP1000AWiFi-kit is geschikt voor schuifpoorten met een vleugelgewicht tot 1000 kg.

Nadat u de handleiding heeft gelezen, kunt u de DP1000WiFi-kit zelf installeren.

De handleiding vindt u in de bijlage van de veiling (in het tabblad "Aanvullende informatie" onder de productbeschrijving). Zo kunt u zich voor aankoop overtuigen van de eenvoudige installatie.

TECHNISCHE GEGEVENS VAN DE DP1000WiFi-AANDRIJVER MET GEÏNTREGREERDE BESTURINGSEENHEID:

• Maximaal draagvermogen: 1000 kg
• Motorvermogen: 130 W
• Snelheid van de aandrijfrol: 16 m/min
• Motortoerental: 1400 toeren/minuut
• Koppel: 22,0 Nm
• Module van het uitgaande tandwiel: M=4
• Aantal uitgaande tandwielen: Z=16
• Beschermingsgraad tegen water: IP44
• Bedrijfstemperatuur: van -25 °C tot 55°
• Gewicht van het apparaat: 11 kg
• Afmetingen (L x B x H) (mm): 256 x 185 x 270 mm
• Voeding: 230 V
• Bereik van de afstandsbediening: 50 m
• Aantal opgeslagen afstandsbedieningen: 118

4 x 4-kanaals afstandsbedieningen voor poorten

4-kanaals afstandsbedieningen voor poorten met een dynamische willekeurige code bij een frequentie van 433,92 MHz. Afstandsbedieningen voor poorten maken huisautomatisering eenvoudiger. Elke afstandsbediening heeft een eigen identificatiecode.

Verstelbare, draaibare lichtsensoren – 180° gezichtsveld

• Afmetingen: 108 mm × 35 mm × 40 mm
• Voeding: 12–24 V DC/AC
• Bereik: max. 12 meter
• Stroomverbruik: Ontvangen 50 mA – Verzenden 30 mA
• Bedrijfstemperatuur: -20 tot +55 °C
• Gezichtsveld: 180° (instelbaar)
• Bediening: in elke hoek (verticaal en horizontaal)
• Gewicht: 105 g
• Inclusief bevestigingsankers

Montagevoet en bevestigingsankers

• Voorboorde gaten voor het bevestigen van de voet
• Voorboorde gaten voor de kabelinvoer
• Corrosiebescherming: verzinkt

Magnetische eindschakelaars

Deze schakelaars informeren de aandrijving over de juiste positie van de poort. Ze worden gebruikt voor het openen en sluiten van de poort en worden aan het frame gemonteerd. De set bevat ook magnetische bevestigingen.

2x Ontgrendelingssleutel

Voor het handmatig ontgrendelen van de poortaandrijving bij stroomuitval.

Controlelamp

Specificaties

• Voeding: 24 V AC/DC tot 230 V AC
• Vermogen: max. 5 W
• Bedrijfstemperatuur: -20 °C / +55 °C
• Lampbehuizing: Oranje
• Technologie: LED
• Levensduur: 50.000 uur
• Toepassing: Signaalverlichting
• Beschermingsgraad: IP-54
• Bedrijfsvorm: Continu of 0,5-seconden puls
• Stoot- en trillingsbestendigheid: Hoog
• Antenne: Geïntegreerd
• Energieverbruik (continu): : 2,5 W

Polyamide strook met metalen kern

• Geruisloze werking
• Bevestigingsmethode: Plaatbouten

Getande stang van verzinkt metaal

• Afstandhouders voor elke getande stang
• Dikte van de getande stang: 8 mm
• Bevestigingsmethode: Lassen

Indien de getande stang niet is meegeleverd, wordt een polyamide getande stang met stalen kern gebruikt.
