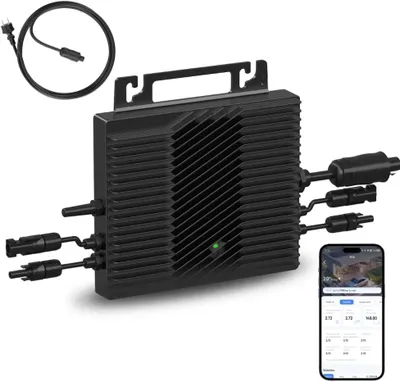

APsystems micro-omvormer met WLAN en Bluetooth, PV VDE-gecertificeerd, plug-and-play omvormer, ideaal voor kleine zonnestroominstallaties (model EZ1-M, 800W)

Belangrijkste kenmerken

• Eenvoudige installatie – Speciaal ontworpen voor balkonsystemen en doe-het-zelf projecten.

• Constant vermogen – Maximaal continu vermogen van 799 W.

• PV-ingangen – Ondersteuning voor twee PV-modules met een aanbevolen ingangsvermogen van 300–730 Wp.

• Hoge stroomsterkte toelaatbaar – Geschikt voor PV-modules met een hoge ingangsstroomsterkte.

• Hoge betrouwbaarheid – Beschermingsklasse IP67, stof- en waterdicht voor permanent buitengebruik.

• Geïntegreerde communicatie – Geïntegreerde Wi-Fi- en Bluetooth-module voor monitoring.

• VDE-conforme relais – Geïntegreerd VDE-relais voor een conform aansluiten op het elektriciteitsnet.

• DC-aansluiting – Stäubli MC4 PV-ADBP4-S2 & ADSP4-S2 connectoren.

• Netwerkkabel – - en UL-gecertificeerd.

Productbeschrijving

State-of-the-art technologie
De EZ1-serie is de Wi-Fi versie van de 3e generatie duale micro-omvormer van APsystems, speciaal ontwikkeld voor balkonsystemen en doe-het-zelf projecten. De EZ1-serie heeft 2 ingangskanalen met onafhankelijke MPPT's met een hoge ingangsstroom en een hoog vermogen, om te voldoen aan de huidige hoogrendementsmodules.
De EZ1-M heeft een maximaal vermogen van 800 Watt. De huidige wettelijke voorschriften schrijven echter een maximaal vermogen van 600 Watt voor balkonsystemen. Daarom heeft APsystems een schuifregelaar in de smartphone-app geïntegreerd waarmee het uitgangsvermogen handmatig kan worden ingesteld tussen 600 Watt en 800 Watt. Een wetswijziging voor het legaal gebruik van 800 Watt wordt verwacht in het begin van 2024.

Volledig netwerkverbonden
Gebruikers kunnen via Bluetooth rechtstreeks verbinding maken met de EZ1 micro-omvormer op hun smartphone en real-time gegevens van hun zonnepanelen opvragen. Naast de directe verbinding kan de EZ1-serie ook via Wi-Fi worden verbonden met een router en gegevens naar cloudservers sturen om remote monitoring mogelijk te maken. Met de smartphone-applicatie is onder meer een live-monitoring van de huidige zonneproductie en de productie gedurende de dag mogelijk.

Geïntegreerde NA-beveiliging
De net- en systeembeveiliging zorgt voor een veilige uitschakeling van de omvormer bij stroomuitval of bij het loskoppelen van de omvormer van het elektriciteitsnet.
De APsystems EZ1-M heeft het benodigde relais voor NA-beveiliging en voldoet daardoor aan alle wettelijke eisen!

Robuuste constructie
De EZ1 micro-omvormer is geplaatst in een robuuste behuizing en is zeer goed beschermd tegen externe invloeden. Het gebruik op het balkon, bij wind en weer, is dus geen probleem voor de EZ1.

Technische specificaties

• Reparatiemodel: EZ1-M

Ingangsgegevens (gelijkstroom)

• Aanbevolen ingangsvermogen (STC): 300Wp-730Wp+

• MPPT-spanningsbereik: 28-45V

• Maximale gelijkstroom-ingangsspanning: 60V

• Maximale ingangsstroom: 20A x 2

• Maximale gelijkstroom-kortsluitstroom: 25A x 2

Uitgangsgegevens (wisselstroom)

• Maximaal uitgangsvermogen: 600VA⁽³⁾/799VA

• Nominale uitgangsspanning/bereik⁽¹⁾: 230V/184V-253V

• Nominale uitgangsstroom: 2.6A⁽³⁾/3.5A

• Nominale frequentie / bereik⁽¹⁾: 50Hz/48Hz-51Hz

• Vermogensfactor: 0.99

Efficiëntie

• Maximale omvormer-efficiëntie: 96.7%

• Statische MTTP-efficiëntie: 99.5%

• Stroomverbruik in de nacht: 20mW

Mechanische gegevens

• Bedrijfstemperatuurbereik⁽²⁾: -40°C tot +65°C

• Opslagtemperatuurbereik: -40°C tot +65°C

• Afmetingen (mm): 263 × 218 × 36,5mm

• Gewicht (kg): 2,8

• Type DC-connector: Stäubli MC4 PV-ADBP4-S2 & ADSP4-S2

• Koeling: Natuurlijke koeling, geen ventilatoren

• IP-beschermingsklasse: IP67

Netwerkkabel (optioneel)

• Draadgrootte: 1,5 mm²

• Kabellengte: 5 meter (standaard)

• Stekkertype: Betteri® naar Schuko

Kenmerken

• Communicatie: WLAN en Bluetooth

• Maximaal aantal aangesloten apparaten⁽⁴⁾: 2

• Isolatiedesign: Hoogfrequenttransformatoren, galvanisch gescheiden

• Energiebeheer: AP EasyPower APP

• Naleving van normen: EN 62109-1/-2; EN 61000-6-1/-2/-3/-4; EN 50549-1; DIN V VDE V 0126-1-1; VFR; UTE C15-712-1; CEI 0-21; UNE 217002; NTS; RD647; VDE-AR-N 4105

⁽¹⁾ *Het nominale spannings-/frequentiebereik kan op verzoek van de energieleverancier worden uitgebreid, voorbij de nominale waarde.
⁽²⁾ *Bij slechte ventilatie en warmteafvoer in de installatieomgeving kan de omvormer overschakelen naar de modus van vermindering van het vermogen.
⁽³⁾ *De fabrieksinstelling kan standaard 600 VA zijn en na de installatie, afhankelijk van de regelgeving, worden verhoogd naar 800 VA.
⁽⁴⁾ *In sommige landen is dit aantal beperkt tot 1 vanwege regelgeving.
