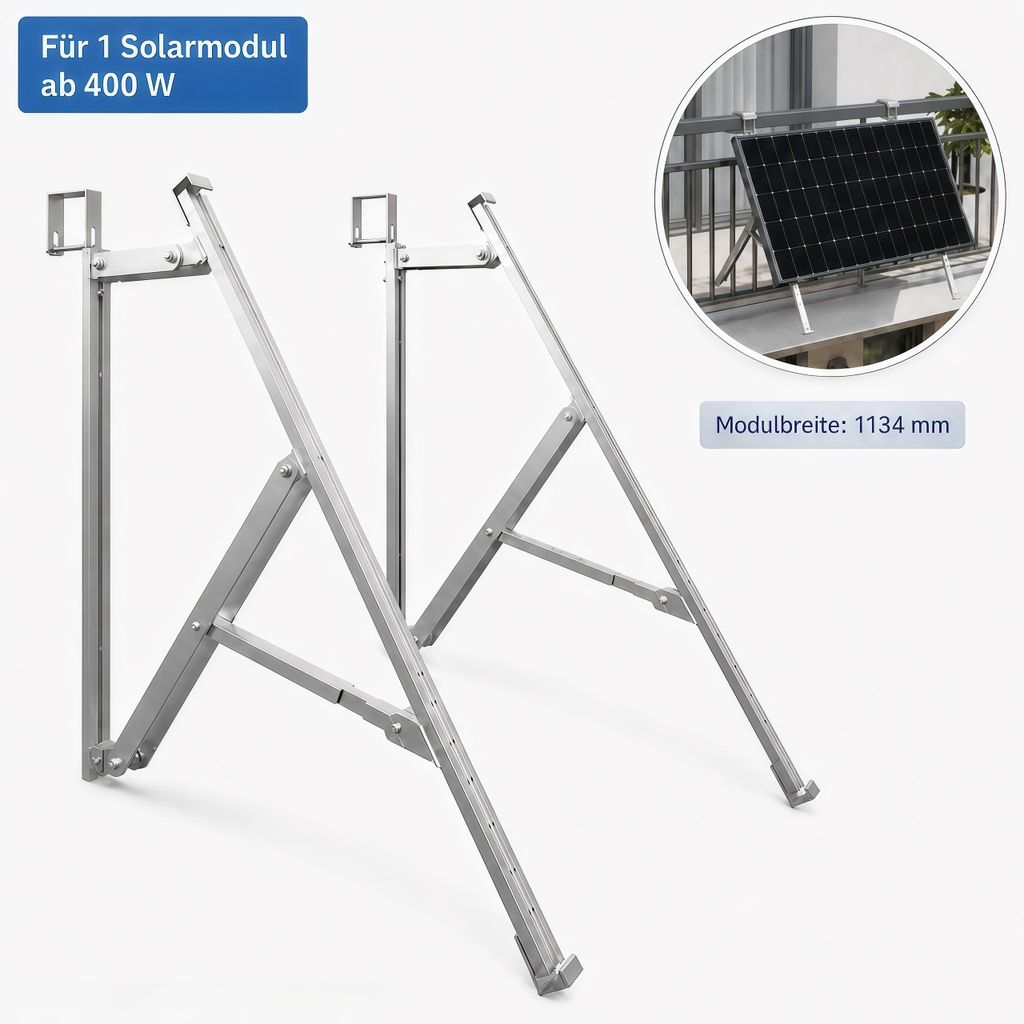

Zware belasting balkonmontagesysteem voor 1 zonnemodule, 400–600 W, tot 1134 mm, verstelbaar van 10°–40°, aluminium, geschikt voor balkon, plat dak en muur

Productbeschrijving

Deze robuuste PV-montagebeugel is geschikt voor het monteren van een groot, omrande zonnemodule met een vermogen van 400–600 W en een modulebreedte van maximaal 1134 mm.

De hellingshoek kan flexibel worden ingesteld tussen 10° en 40°. Met de meegeleverde haken kan de beugel aan een geschikt balkonhek worden bevestigd. Zonder hekhaken is, afhankelijk van het ondergrondse en de lokale eisen, ook een montage op een plat dak of aan een dragende betonnen muur mogelijk.

Alleen beugel – zonnemodule niet inbegrepen.

Producteigenschappen

• Hoge compatibiliteit: Geschikt voor een omrande zonnemodule met 400–600 W en een breedte tot 1134 mm.

• Verstelbare hellingshoek: Flexibele instelling van 10° tot 40°.

• Stabiele constructie: Hoofdcomponenten van de aluminiumlegering AL6005-T5.

• Weersbestendig: Geanodiseerde oppervlakte en schroeven van roestvrij staal 304.

• Veelzijdig inzetbaar: Geschikt voor balkonhekken, platte daken en dragende betonnen muren.

• Aanvullende beveiliging: Twee stalen kabels zorgen voor extra stabiliteit bij montage op een balkon.

Technische specificaties

• Product: Verstelbare zware belasting PV-montagesysteem

• Geschikt voor: 1 zonnepaneel

• Paneelvermogen: 400–600 W

• Maximale paneelbreedte: 1134 mm

• Kantelhoek: 10°–40°

• Montagemateriaal: Aluminiumlegering AL6005-T5

• Schroefmateriaal: Roestvast staal 304

• Oppervlakte: Geanodiseerd

• Kleur: Zwart of zilver, afhankelijk van de variant

• Binnenmaat haak: ca. 75 mm

• Haakvorm: Rond of vierkant, afhankelijk van de variant

• Netto gewicht: ca. 4,48 kg

• Verpakkingsgewicht: ca. 5 kg

• Verpakkingsafmetingen: ca. 112,5 × 13 × 8,4 cm

Inhoud levering

• 2 × voorgemonteerde klapmontage

• 4 × verbinders

• 8 × schroefset M8 × 16

• 4 × schroefset M8 × 35

• 2 × schroefset M8 × 95

• 2 × balkonhekophangers

• 2 × stalen veiligheidskabels

• 4 × spreidankerset

• 4 × rubberen pads

• 1 × inbussleutel

• 1 × ringsleutel

• 1 × Duitse montagehandleiding

Belangrijke opmerkingen

Controleer voor aankoop de breedte, de afmetingen van het frame en de montagegaten van uw zonnepaneel. Het vermogen alleen bepaalt niet de compatibiliteit.

Het balkonhek of de montageondergrond moet voldoende draagkrachtig zijn. Bij montage op een dak of muur moeten geschikte bevestigingsmiddelen worden gebruikt en moeten de lokale wind-, sneeuw- en bouwvoorschriften in acht worden genomen.
